ATMOS 41 All-in-One időjárás-állomás

ATMOS 41
All-in-One időjárás-állomás

A METEOROLÓGIAI ÁLLOMÁS PROBLÉMA

A legtöbb időjárás-állomás telepítése és karbantartása zűrös, bonyolult és frusztráló. A kábelezés és a programozás rémálom lehet, és a hely megtalálása a felszereléshez kihívást jelent. Az all-in-one időjárás-állomások megoldják ezeket a problémákat, de a kompromisszum a rugalmasság. Ha csak egy érzékelővel is bővítjük a rendszert, gyakran egy újabb loggerre van szükség, ami bonyolultabbá és drágábbá teszi a rendszert.

All-in-one plusz egy

A mi megoldásunk egy all-in-one időjárásállomás… plusz egy. A vadonatúj ATMOS 41 időjárás-állomás az első megfizethető, minden egyben időjárás-állomás, amely kielégíti az összes időjárás-megfigyelési igényét, de nem korlátozza Önt, ha többet szeretne tenni. Az ATMOS 41 időjárási adatok (pl. páratartalom, hőmérséklet vagy légnyomás) egyetlen vezetéken keresztül kerülnek továbbításra. Ez azt jelenti, hogy nem kell az adatgyűjtője összes portját csak időjárásmérésre használnia. És ha az ATMOS 41 időjárás-állomást a ZL6 adatgyűjtőinkkel használja, rugalmasan hozzáadhatja bármely más érzékelőnket, például a talajnedvességet.

12
időjárás-érzékelők

Egyszerűen okosabb

Az ATMOS 41 időjárásállomás zökkenőmentesen együttműködik a ZL6-zal az egyszerű, plug-and-play légköri adatrögzítés és a felhőalapú adattárolás és -kezelés érdekében. Egy teljes időjárásfigyelő rendszert állíthat fel bonyolult kábelezés vagy programozás nélkül. Az ATMOS 41 időjárásállomás egy egyszerű, kompakt és csatlakoztatható eszköz, amely az időjárásmérésnél többre is képes. Ezért nevezzük úgy, hogy egy minden egyben plusz egy, vagy kettő, vagy három…

0,01 m/s
felbontás

AZ IDŐJÁRÁS-ÁLLOMÁS, ÚJRAGONDOLVA

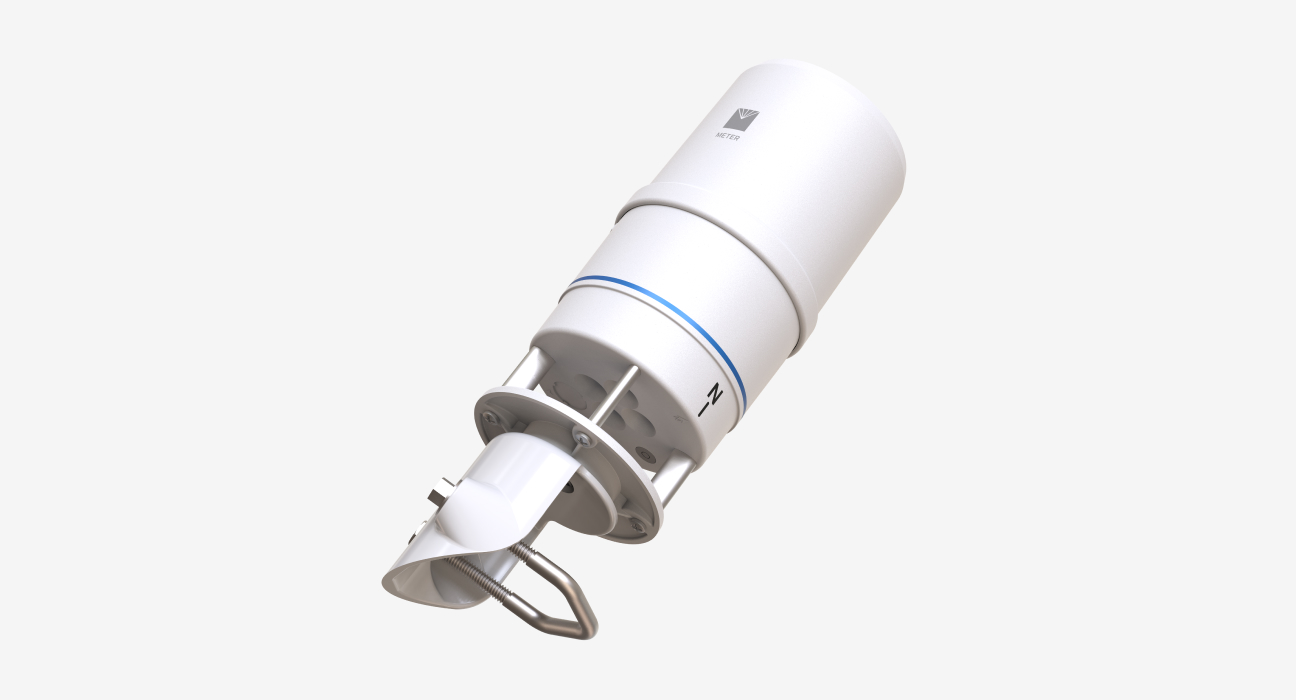

Az ATMOS 41 időjárásállomás 12 időjárás-érzékelőt csomagol egyetlen kompakt készülékbe a légköri viszonyok mérésére. Kemény éghajlatú területeken, például Afrikában történő folyamatos telepítésre tervezték, ami azt jelenti, hogy nincsenek mozgó alkatrészek, amelyek meghibásodhatnak. A telepítés és a karbantartás maximálisan leegyszerűsödött, mivel soha nincs mechanikai kopás. Nincs olajozás vagy csapágyak cseréje. Csak megbízhatóság, amelyre továbbra is számíthat.

Időjárás-állomás érzékelőkkel ellátva

A legtöbb minden egyben időjárás-állomás lehetőséget ad a napsugárzás vagy a csapadék mérésére, de nem mindkettőre. Az ATMOS 41 időjárásállomás mindkét mérést egy készülékben biztosítja, így soha nem kell kompromisszumot kötnie.

Nincsenek mozgó alkatrészek

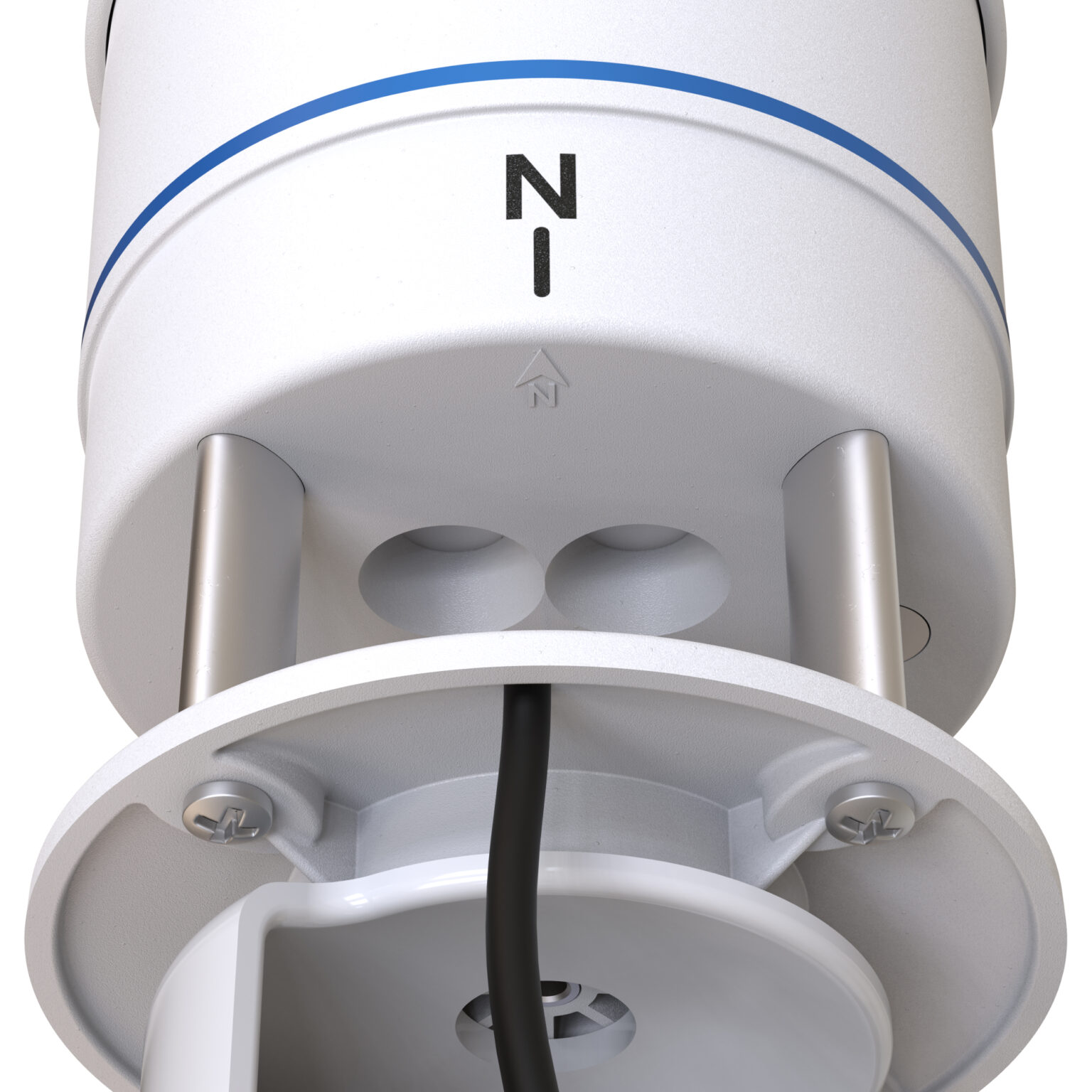

Ráadásul az ATMOS 41 kutató időjárásállomás pontos. Minden más időjárás-állomással ellentétben a valódi aranyból készült speciális csapok minden egyes esőcseppet mérnek. A 0,017 mm-es felbontás azt jelenti, hogy pontosan tudja mérni a kis esőzéseket és még a heves harmatos eseményeket is, amelyeket más esőmérők kihagynak. És mivel nincsenek mozgó alkatrészek, az ATMOS 41 anemométer alacsony szélsebességnél is pontos. Még gyorsulásmérővel is rendelkezik, így mindig tudni fogja, hogy az érzékelő vízszintben van, és pontos adatokat kap.

„Amikor a felszerelésről döntöttünk, megkérdeztük magunktól: Milyen technológiát használjunk? Nagyfokú adatintegritást kellett biztosítania. Könnyen telepíthetőnek és karbantarthatónak kellett lennie. És költséghatékonynak kellett lennie. Nem sokan vannak ebben az ágazatban. A METER-rendszerek alacsony profilúak, megfizethetőek, és a megbízhatóság is adott.”
– Kevin Hyde, a Montana Mesonet vezetője

Jellemzők összefoglalása:

  • A kutató időjárásállomás 12 időjárási változót mér, többek között: levegő hőmérséklete, relatív páratartalom, páranyomás, légnyomás, szélsebesség, széllökés és irány, napsugárzás, csapadék, villámcsapásszámláló és távolság.
  • Egyszerű telepítés
  • Nincsenek mozgó alkatrészek
  • Az időjárás-állomás összes adatát egyetlen vezetéken keresztül továbbítja
  • Digitális SDI-12 kommunikáció
  • Csatlakozás a ZL6-hoz az adatrögzítéshez és -kezeléshez
  • Kemény éghajlaton történő folyamatos telepítésre tervezték
  • Nincs rácsos sugárzási pajzs, amely vonzza a bogarakat
  • Pontos alacsony szélsebességnél, mivel nincsenek mozgó alkatrészek, amelyek súrlódást vagy meghibásodást okoznának.
  • 0,01 m/s felbontással érzékeli a finom szélsebesség-változásokat
  • A beépített időjárásmérő gyorsulásmérő érzékeli, ha az érzékelő nem a vízszintes magasságban van

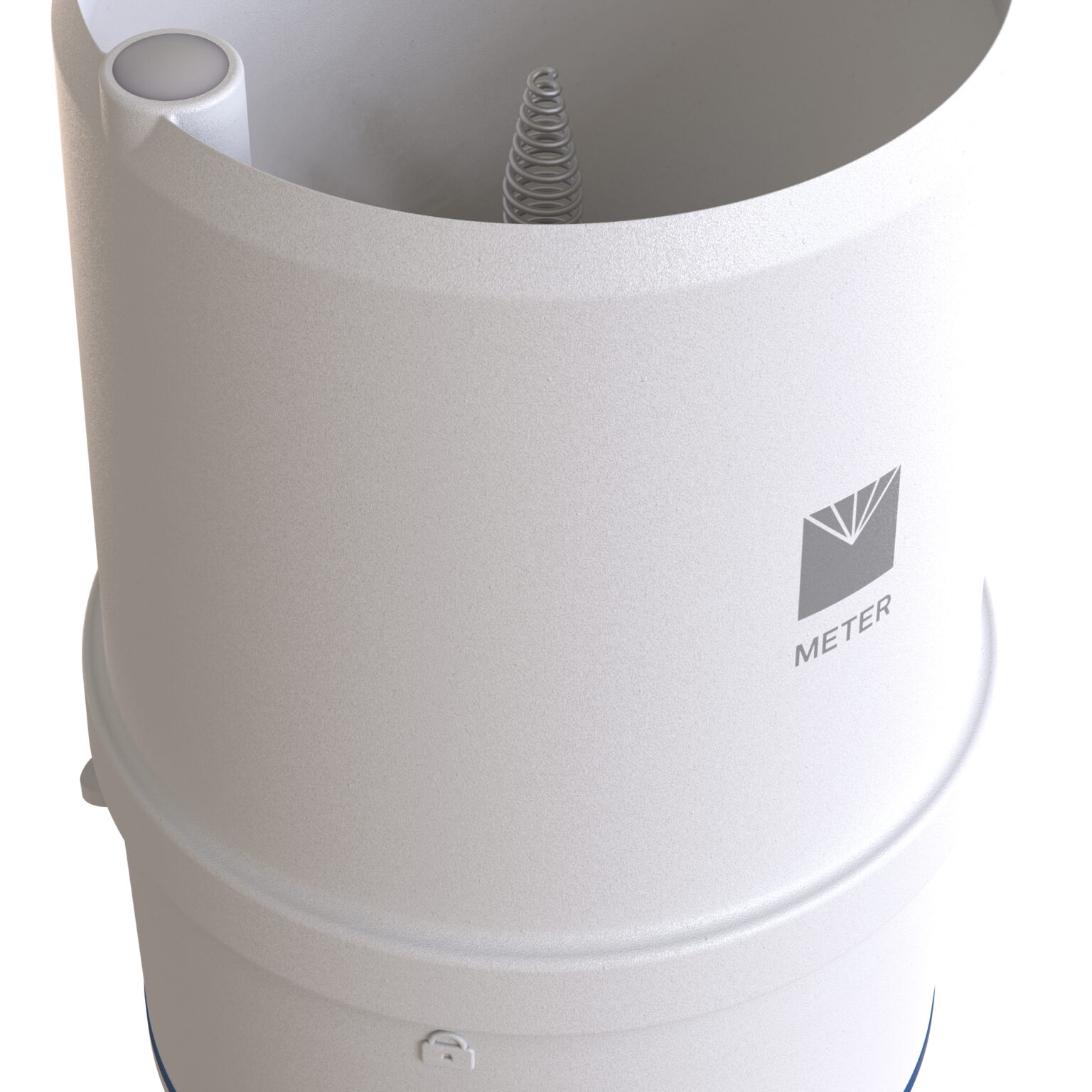

  • A beépített rugó esőmérő szűrőként működik, hogy távol tartsa a nagy részecskéket, de még mindig elegendő vízáramlást engedjen
  • Az opcionális madárriasztó tökéletesen illeszkedik az időjárásmérő állomás tölcsérére
Kategória:

Leírás

Műszaki jellemzők

Mérési specifikációk

Napsugárzás:

Tartomány: W/m2
Felbontás: W/m2
Pontosság: a mérés ± 5%-a jellemző

Csapadék:

Tartomány: 0 – 400 mm/h
Felbontás: mm: 0,017 mm
Pontosság: ± 5 % a mérési értékhez képest 0-50 mm/h között.

Relatív páratartalom (RH):

Tartomány: 0 – 100 % RH (0.00 – 1.00)
Felbontás: 0,1% RH
Pontosság: ±1,5% RH tipikus. Lásd a specifikációs táblázatot.
Hiszterézis: ±0,80% RH, tipikus RH
Hosszú távú eltérés: ±0,25% RH/év, tipikusan

Léghőmérséklet:

Tartomány: -50 és 60 °C között
Felbontás: 0.10 °C
Pontosság: ±0,60 °C

Páratartalom érzékelő hőmérséklete:

Tartomány: -40-50 °C
Felbontás: 0.10 °C
Pontosság: ± 1,0 °C

Gőznyomás:

Tartomány: 0 – 47 kPa
Felbontás: kPa: 0,01 kPa
Pontosság: ±0,2 kPa jellemzően 40 °C alatt. Lásd a specifikációs táblázatot.

Barometrikus nyomás:

Tartomány: 1 – 120 kPa
Felbontás: kPa
Pontosság: ±0,05 kPa 25 °C-on
Egyenletbeállítás: <10 ms
Hosszú távú sodródás: < 0,1 kPa/év, jellemzően

Vízszintes szélsebesség:

Tartomány: 0-30 m/s
Felbontás: m/s: 0,01 m/s
Pontosság: m/s vagy a mérés 3%-a, ha az nagyobb

Széllökés:

Tartomány: 0-30 m/s
Felbontás: 0,01 m/s
Pontosság: m/s vagy a mérés 3%-a, ha az nagyobb

Szél iránya:

Tartomány: 0 – 359 °
Felbontás: 1 °
Pontosság: ±5 °

Dőlésszög:

Tartomány: -90° és 90° között
Felbontás: 0.1°
Pontosság: ±1 °

Villámcsapások száma:

Tartomány: 65,535 csapás: 0 – 65,535 csapás
Felbontás: 1 csapás
Pontosság: >25%-os érzékelés <10km-es távolságon jellemzően

Villámok átlagos távolsága:

Hatótávolság: 0 – 40 km
Felbontás: 3 km
Pontosság: Változó

Kommunikációs specifikációk

Kimenet:

SDI-12 kommunikáció

Adattároló kompatibilitás:

METER ZL6 és EM60 adatgyűjtők vagy bármely adatgyűjtő rendszer, amely képes 3,6-15,0 VDC gerjesztésre és SDI-12 kommunikációra.

Fizikai specifikációk

Méretek:

Átmérő: 10,0 cm (3,9 in)
Magasság: 28 cm (11,0 in), beleértve az esőmérő szűrőjét is

Működési hőmérséklet-tartomány:

Minimális: -50 °C
Tipikus: NA
Maximális: 60 °C
MEGJEGYZÉS: A barometrikus nyomás és a relatív páratartalom érzékelők legalább -40 °C-on pontosan működnek.

Kábelhossz:

5 m (standard)
75 m (maximális egyedi kábelhossz felár ellenében)
MEGJEGYZÉS: Ha nem szabványos kábelhosszra van szükség, lépjen kapcsolatba az ügyfélszolgálattal.

Kábelátmérő:

0,165 ±0,004 in (4,20 ±0,10 mm), minimálisan 0,030 in (0,76 mm) köpennyel.

Csatlakozótípusok:

Sztereó dugaszoló csatlakozó vagy csíkozott és ónozott huzalok
Sztereó dugaszoló csatlakozó átmérője
3,5 mm

Vezető vastagsága:

22-AWG / 24-AWG lefolyóvezeték

Elektromos és időzítési jellemzők

Tápfeszültség (VCC és GND között):

Minimum: 3,6 VDC folyamatosan
Tipikus: NA
Maximális: 15,0 VDC folyamatos
MEGJEGYZÉS: Az ATMOS 41 időjárás-állomásnak folyamatosan áram alatt kell lennie ahhoz, hogy megfelelően működjön.
MEGJEGYZÉS: Ahhoz, hogy az ATMOS 41 időjárás-állomás megfeleljen az SDI-12 által meghatározott digitális logikai szinteknek, 3,9 VDC vagy annál nagyobb feszültséggel kell gerjeszteni.

Digitális bemeneti feszültség (logikai magas):

Minimum: 2.8 V
Tipikus: 3,0 V
Maximum: 5.5 V

Digitális bemeneti feszültség (logikai alacsony):

Minimum: -0.3 V
Tipikus: 0,0 V
Maximum: 0.8 V

Digitális kimeneti feszültség (logikai magas):

Minimum: NA
Tipikus: 3,6 V
Maximum: NA
MEGJEGYZÉS: Ahhoz, hogy az ATMOS 41 időjárás-állomás megfeleljen az SDI-12 által meghatározott digitális logikai szinteknek, 3,9 VDC vagy annál nagyobb feszültségen kell gerjeszteni.

Tápvezeték átbillenési sebessége:

Minimum: 1,0 V/ms

Áramerősség (mérés közben):

Minimum: 0,2 mA
Tipikus: 8,0 mA
Maximális: 33,0 mA

Áramelvezetés (alvó üzemmódban):

Minimum: 0,2 mA
Tipikus: 0,3 mA
Maximum: 0,4 mA

Bekapcsolási idő (SDI készenlét) – egyéb parancsok:

Minimum: NA
Tipikus: 800 ms
Maximális: NA

Bekapcsolási idő (SDI Ready) – aRx! parancsok:

Minimum: NA
Tipikus: 10 s
Maximális: NA

A mérés időtartama:

Minimális: NA
Tipikus: 110 ms
Maximális: 3000 ms

Egyéb

Pyranométer spektrális válasz

Megfelelőség:

EM ISO/IEC 17050:2010 (CE-jelölés)

GSA
