Chloroview 1 rendszer

Folyadékfázisú minták fotoszintézisének és légzésének megvilágítás alatti vizsgálatára szolgáló belépő szintű rendszer

Oxyview elektródavezérlő egységen keresztül történő oxigénelektród-vezérlés és jelgyűjtés
DW1 oxigénelektród egység beépített oxigénelektróddal
Oxyview oxigénjel-kimenet az OV-5V analóg kimeneten keresztül a felvevő eszközre
Folyadékfázisú mintákhoz alkalmas 0,2 ml -2,5 ml közötti 0-100%-os oxigénkoncentrációjú 0,2 ml-2,5 ml közötti mintákhoz.
Megvilágítás LS2 nagy intenzitású halogén fehér fényforrással
Quantitherm fény/hőmérséklet érzékelő a fényforrás kalibrálásához.

A Chloroview 1 egy belépő szintű rendszer a fotoszintézis és a légzés vizsgálatára folyadékfázisú szuszpenziós mintákból, aktinikus megvilágítás mellett. A rendszer ideálisan alkalmas a fotoszintetikus folyamatok tanítási környezetében a fotoszintetikus folyamatok graduális és posztgraduális növénybiológiai tanulmányozására, de ugyanígy otthonosan mozog a kutatási létesítményekben is, ahol a berendezés teljesítményével szemben magasak az elvárások.

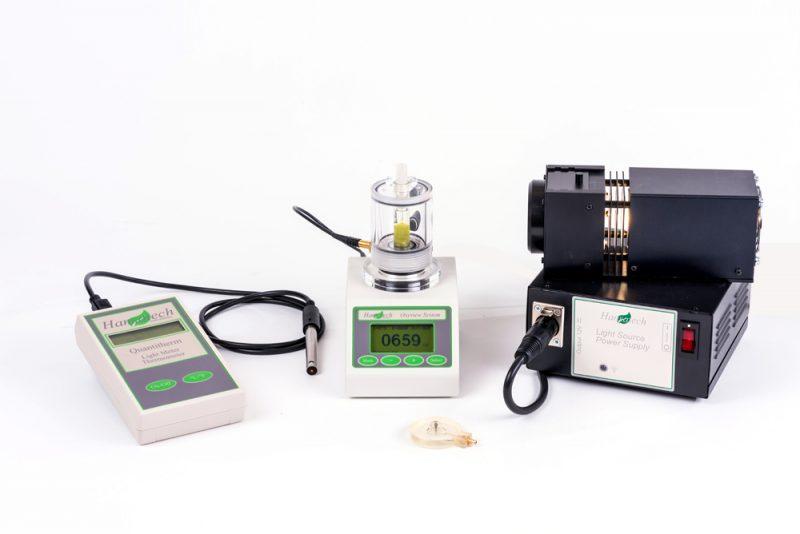

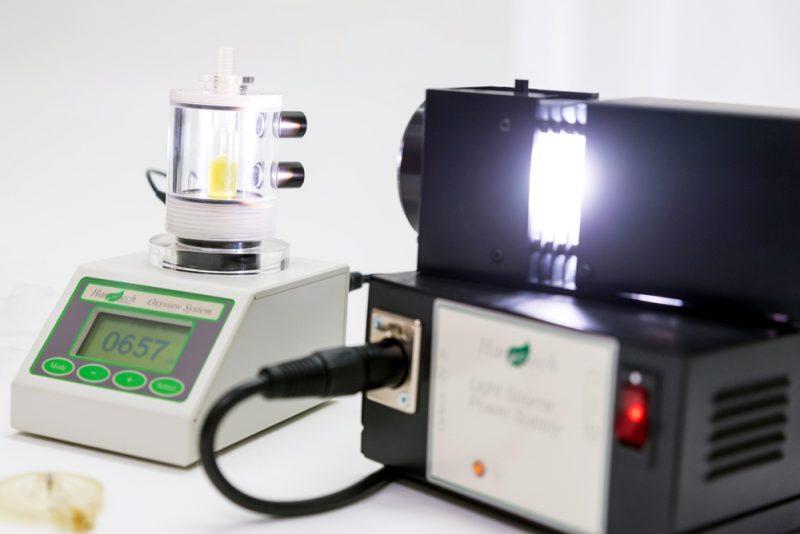

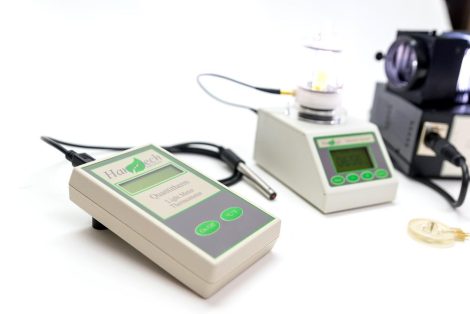

A Chloroview 1 rendszer részei az alábbiak:

S1 oxigénelektróda lemez
DW1 elektródakamra
Oxyview vezérlőegység
LS2 fehér fényforrás
Quantitherm PAR/Temp érzékelő

A Chloroview 1 rendszereket a következő alkatrészekkel szállítjuk:

DW1: Oxigénelektródakamra
OXYV1: Oxyview elektródavezérlő egység beépített mágneses keverővel
S1: Oxigénelektródakorong és SMB-SMB csatlakozókábel
LS2: volfrám-halogén fehér fényforrás.
QRT1: Quantitherm PAR/hőmérséklet érzékelő
A2: Membránapplikátor az elektródamembrán sima felhelyezésének segítésére
A3: Felsőlemezkulcs és igazítószerszám a DW1 tisztításhoz történő szétszereléséhez és összeszereléséhez
A5: 5 db semleges sűrűségű szűrő készlet
S2/P: 5 mágneses követőcsomag
S3: 2 db csere boroszilikát üvegből készült reakcióedény csomagja
S4: PTFE membrán tekercs (0,0125mm x 25mm x 33m)
S7A: Csere O-gyűrűk készlet a DW1-hez
S16: Tisztító készlet az S1 elektródakoronghoz.

Kategóriák: Folyékony fázisú oxigénelektróda-rendszerek, Oxigén mérés, Oxigénmérés., Teljes rendszerek Címkék: oktatás, oxigén mérés Márka: Hansatech Instruments, PP Systems

Leírás

Leírás

Műszaki adatok:

Oxyview 1 elektróda vezérlőegység

Mérési tartomány: Oxigén: 0% – 100%
Jelbemenetek: Oxigénelektróda (SMB)
Felbontás: 10 x 10-6 μmol/ml 20 °C-on
Polarizációs feszültség: 0,4 V – 0,9 V között választható (ajánlott alapértelmezett érték: 0,7 V)
Erősítés: Durva: x1, x2, x5, x10, x20, x50, x100. Finom: 1 mV-os lépések
Visszavonás: Jel visszavonás 1 mV-os lépésekben
Analóg kimenet: 0 V – 5 V elektróda jel
Méretek (HWD): 90 mm x 135 mm x 85 mm
Súly: 320 g
Tápellátás: 95 V – 260 V univerzális bemeneti hálózati tápellátás. Kimenet 12 V DC 2,5 A

DW1 elektródakamra

Alkalmasság: Folyadékfázisú légzés/fotoszintézis
Felépítés: Átlátszó öntött akril
Mintakamra: Precíziós furatú, boroszilikát üvegcső
Minta térfogata: 0,2 ml – 2,5 ml
Hőmérséklet-szabályozás: hőmérséklet-szabályozott keringető vízfürdőhöz csatlakoztatott vízhűtő burkolat
Méretek (DH): 65 mm x 105 mm
Súly: 100 g
Dugattyú: változó magasságú dugattyúszerelvény központi furattal a minta hozzáadásához.

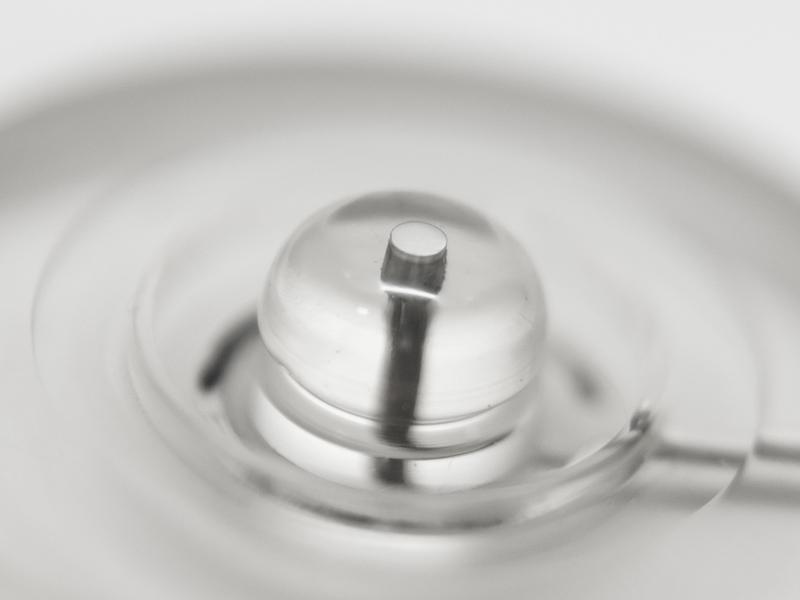

S1 oxigénelektróda-lemez

Elektród típus: Clark-típusú polarográf oxigénérzékelő
Elektród kimenet: Általában 1,6 µA 21% O2-nál
Maradék áram: Általában 0,04 µA 0% O2-nál
Válaszidő: 10 – 90% általában <5 másodperc
Oxigénfogyasztás: Általában <0,015 µmol/óra-1

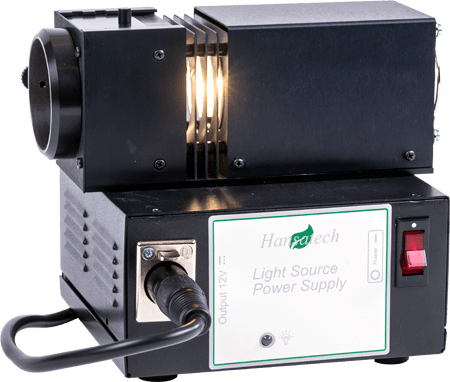

LS2 fényforrás

Lámpa típus: 100 W-os volfrám-halogén (50 W-os kérésre kapható)
Tápellátás: Hálózati, stabilizált tápellátás. 12 V DC 10 A. 120/240 V 60/60 Hz
Intenzitás beállítás: 4 semleges sűrűségű szűrő (mellékelve) kombinációjával
Maximális intenzitás DW1-ben: 1800 μmol m-2 s-1
Méretek:
Fényház: 145 mm x 65 mm x 75 mm. Súly: 1,0 kg
Tápegység: 86 mm x 150 mm x 140 mm. Súly: 1,4 kg.

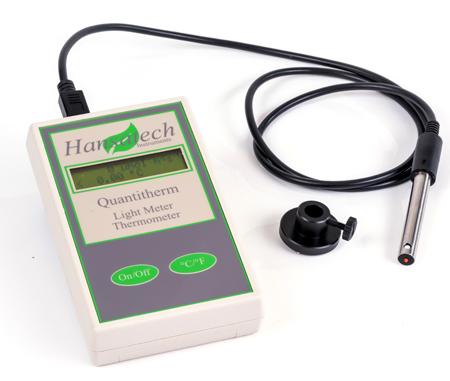

QRT1 PAR/hőmérséklet-érzékelő

Mérési tartomány: 0 μmol m-2 s-1 – 50 000 μmol m-2 s-1 (+/- 5%) 2 tartományban (0 μmol m-2 s-1 – 5000 μmol m-2 s-1 és 0 – 50 000 μmol m-2 s-1) 400 nm-en – 700 nm sávban
Felbontás:
1 µmol m-2 s-1 0 µmol m-2 s-1 – 5000 µmol m-2 s-1 tartományban
10 μmol m-2 s-1 5001 µmol m-2 s-1 – 50 000 µmol m-2 s-1 tartományban
PAR-érzékelő: Szilícium fotodióda és optikai szűrő fehér acetál diffúzorral
Hőmérséklet-érzékelő: RT görbe-illesztett gyöngytermisztor. 0 °C – 50 °C/32 °F – 122 °F (0,02 °C felbontás)
Jel kijelző: Kézi kijelzőegység. 16 x 2 LCD kijelző. 0V – 5V analóg kimenet a PAR/hőmérséklet értékekhez
Tápellátás: 4 x 1,5V AA (LR6) elem. Általában 100 óra akkumulátor-élettartam
Méretek:
Kijelző: 146 mm x 92 mm x 32 mm. Súly 300 g
QTP1+: 9,5 mm x 107 mm. Súly 50 g
