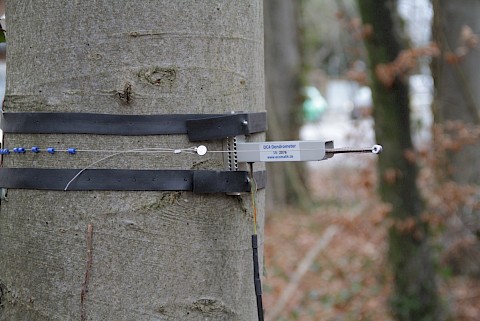

DC4 – Kerületi dendrométer.

A DC sorozatú dendrométereket a szár kerülete változásának nagy pontosságú és folyamatos mérésére használják. Ezek az eszközök hosszú távú használatra alkalmasak kültéri körülmények között. Rendkívül alacsony energiafogyasztásuk miatt az Ecomatik dendrométerek ideálisak akkumulátoros megoldásokhoz, például IoT alkalmazásokhoz.

A szár kerületének változásait fémkábel rögzíti, amely a szár köré tekered. Ez a kábel speciális ötvözetből áll, amely a lehető legalacsonyabb hőtágulási együtthatóval rendelkezik. A kábel és a szár felülete közötti súrlódást és nyomást speciális csúszógyűrűk minimalizálják.

A DC sorozat legegyszerűbb modellje, a DC1 a rugós kábel feszítésével csatlakozik a mérőtárgyhoz. A feszítőerőt érintőlegesen adják át, és a kerületi jelet közvetlenül a fémkábelen keresztül rögzítik.

A DC3 és DC4 a DC sorozat továbbfejlesztett változatai. Az érzékelőrugó által kifejtett feszítőerő radiális, és nem érintőleges (vö. DC1) irányban továbbítódik a mérőhuzalra. A DC3 és DC4 dendrométerek szabadalmaztatott, speciális kialakítása jelentősen javítja a különböző átmérőjű tárgyak mérési adatainak összehasonlíthatóságát. Ezenkívül ez a kialakítás biztosítja a következetesen stabil telepítést kis és nagyon nagy átmérőjű tárgyakon is (további információ: különbség a különböző kerületi dendrométerek között ).

Kategóriák: Dendrométerek., Ecomatik Címke: dendrométer

Leírás

Leírás

Műszaki adatok

Érzékelő modell neve	Kerületi dendrométer 1 Típus DC1	Kerületi dendrométer 3 Típus DC3	Kerületi dendrométer 4 Típus DC4
Hatály	Lassú/átlagos növekedési ütemek	Lassú/átlagos növekedési ütemek	Gyorsan növekvő
Átmérőre alkalmas	5-32 cm	> 5 cm	> 5 cm
Különleges jellemzők/korlátozások	Korlátozott összehasonlíthatóság különböző törzsátmérőkkel	A különböző törzsátmérők összehasonlíthatósága javult.	A különböző törzsátmérők összehasonlíthatósága javult.
Mérési tartomány	11 mm lineáris ≙ 11 mm kerület	25,4 mm lineáris ≙ kerülete (átmérőtől függő): 50 mm (Ø 10 cm-nél) 35 mm (Ø 50 cm-nél) 28 mm (Ø 100 cm-nél)	50,8 mm lineáris ≙ kerülete (átmérőtől függő): 107 mm (Ø 10 cm-nél) 80 mm (Ø 50 cm-nél) 65 mm (Ø 100 cm-nél)
Felbontás	Adatgyűjtő függő pl.: CR300 sorozat: 0,01 µm Dendrométer logger DL18: 0,2 µm	Adatgyűjtő függő pl.: CR300 sorozat: 0,03 µm Dendrométer logger DL18: 0,5 µm	Adatgyűjtő függő pl.: CR300 sorozat: 0,05 µm Dendrométer logger DL18: 1 µm
Pontosság	Dendrométer függő: max. a mért érték ± 4,5%-a (stabil eltolás) Adatgyűjtő függő pl.: CR300 sorozat: ± (a mért érték 0,04%-a + 0,3 µm) Dendrométer logger DL18: ± (a mért érték 0,1%-a + 0,45 µm)	Dendrométer függő: max. a mért érték ± 1,97%-a (stabil eltolás) Adatgyűjtő függő pl.: CR300 sorozat: ± (a mért érték 0,04%-a + 0,6 µm) Dendrométer logger DL18: ± (a mért érték 0,1%-a + 1 µm)	Dendrométer függő: max. a mért érték ± 0,98%-a (stabil eltolás) Adatgyűjtő függő pl.: CR300 sorozat: ± (a mért érték 0,04%-a + 1,2 µm) Dendrométer logger DL18: ± (a mért érték 0,1%-a + 2 µm)
Kimeneti jel	Analóg, 0 V – Vex (gerjesztő tápfeszültség)	Analóg, 0 V – Vex (gerjesztő tápfeszültség)	Analóg, 0 V – Vex (gerjesztő tápfeszültség)
Az érzékelő hőmérséklet-eltolódása	< 0,2 µm/°C a teljes mérési tartományban	< 0,2 µm/°C a teljes mérési tartományban	< 0,2 µm/°C a teljes mérési tartományban
A szárat átölelő kábelhuzal hőmérsékleti együtthatója	< 1,4 × 10 ^-6 /K	< 1,4 × 10 ^-6 /K	< 1,4 × 10 ^-6 /K
Linearitás	< 1%	< 0,7%	< 0,5%
Működési feltételek	Normál kültéri viszonyok, -25 – 70 °C, 0 – 100% relatív páratartalom; alkalmatlan a víz alatt és a hótakaró alatt	Normál kültéri viszonyok, -25 – 70 °C, 0 – 100% relatív páratartalom; alkalmatlan a víz alatt és a hótakaró alatt	Normál kültéri viszonyok, -25 – 70 °C, 0 – 100% relatív páratartalom; alkalmatlan a víz alatt és a hótakaró alatt
Súly (érzékelő kábel nélkül)	13 g	37 g	47 g
Tápegység	Vex (! stabilizált !) 0,5-10 VDC, Áramfelvétel max. 0,28 µWh mérésenként	Vex (! stabilizált !) 0,5-10 VDC, Áramfelvétel max. 0,28 µWh mérésenként	Vex (! stabilizált !) 0,5-10 VDC, Áramfelvétel max. 0,28 µWh mérésenként
Anyag	Rozsdamentes acél és alumínium	Rozsdamentes acél és alumínium	Rozsdamentes acél és alumínium
Érzékelő kábel hossza	5 m, igény szerint max. 100 m	5 m, igény szerint max. 100 m	5 m, igény szerint max. 100 m
