DF4 – Gyümölcs és zöldség Dendrométer.

A DF sorozatú dendrométereket a gyümölcs- és zöldségnövekedés nagy pontosságú és folyamatos mérésére használják. Ezek az eszközök hosszú távú használatra alkalmasak kültéri körülmények között. Rendkívül alacsony energiafogyasztásuk miatt az Ecomatik dendrométerek ideálisak akkumulátoros megoldásokhoz, például IoT alkalmazásokhoz.

A DF gyümölcs és zöldség dendrométereket kifejezetten különböző méretű és alakú gyümölcstestek mérésére tervezték. Ez a kialakítás lehetővé teszi a gyümölcs stabil rögzítését a dendrométer keretben anélkül, hogy befolyásolná a gyümölcs növekedését. A modelltől és a beépítési feltételektől függően a dendrométer keret rugalmasan rögzíthető arra az ágra/hajtásra, amelyről egy gyümölcs lóg. Ez a telepítés megakadályozza, hogy az ág/hajtás ne feszüljön, így elkerülhető a mérendő gyümölcs károsodása.

A DF sorozat négy különböző modellből áll:
A DF5 és DF6 modellek gyors rögzítésű gyümölcstartóval rendelkeznek, amelybe a gyümölcs könnyen beszerelhető és kimérhető. A gyümölcsnövekedés mérése közvetlenül történik, a megfelelő mérési tartomány (11 és 25 mm) mechanikai nagyítása nélkül. Az e modellek által gyűjtött gyümölcsnövekedési adatok mikrométeres pontosságúak, ezért alkalmasak a legfinomabb növekedési reakciók nyomon követésére is.

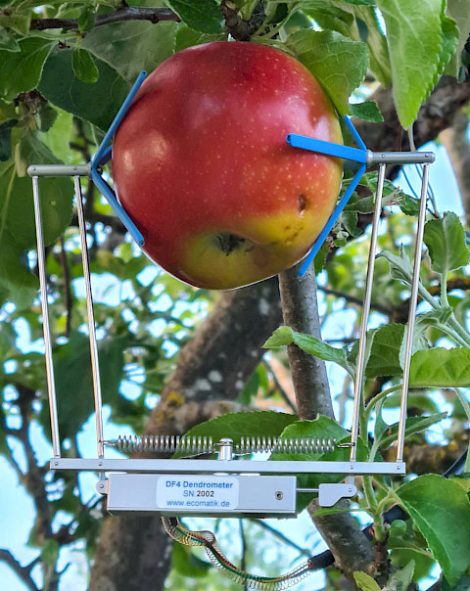

A DF4 modell viszont egészen más mérési és beépítési móddal érkezik. Ahelyett, hogy keretbe rögzítenék, a gyümölcs egy mozgatható karmába van szorítva. Ennek a mozgatható karomnak az előnyei közé tartozik a gyors, egyszerű felszerelés és a figyelemre méltó, mechanikusan nagyított, akár 130 mm-es mérési tartomány. Ez a termékcsalád sokféle gyümölcshöz alkalmas, így lehetővé teszi a gyümölcs karbantartásmentes, abszolút mérését a növekedési és érési folyamat során.

  1. DF4, egyszerű telepítés és karbantartást nem igénylő mérés a karmos mechanizmuson keresztül, nagy, 130 mm-es mérési tartomány nagy és gyorsan növekvő gyümölcsökhöz (pl. alma, narancs, őszibarack, paradicsom, …)
  2. DF5: 11 mm-es mérési tartománnyal kis gyümölcsökhöz (pl. cseresznye, szőlő).
  3. DF6: nagyobb, 25 mm-es mérési tartomány közepes méretű és gyorsan növekvő gyümölcsökhöz (pl. szilva, dió, mandarin, sárgabarack)
Kategóriák: , Címke:

Leírás

Műszaki adatok

Érzékelő modell neve Gyümölcs és zöldség dendrométer

Típus DF4

 Gyümölcs és zöldség dendrométer

Típus DF5

 Gyümölcs és zöldség dendrométer

Típus DF6
Hatály Közepes/nagy méretű és gyors növekedésű gyümölcs kis méretű gyümölcs Kicsi és közepes méretű, gyorsan növekvő gyümölcs
Alkalmas a gyümölcs átmérőjére 10-130 mm 5-30 mm 5-50 mm
Különleges jellemzők/korlátozások Gyors és egyszerű telepítés a gyümölcsfogóval.

Mechanikailag erősen nagyított 130 mm-es mérési tartomány.

Karbantartásmentes (nem szükséges utánállítás) az abszolút gyümölcsátmérő mérése.

 Gyors és egyszerű felszerelés gyors rögzíthető gyümölcstartóval.

Kiterjesztett mérési tartomány közepes méretű, gyorsan növekvő gyümölcsökhöz.

Gyümölcsnövekedés közvetlen, mikrométeres pontosságú mérése.

 Gyors és egyszerű felszerelés gyors rögzíthető gyümölcstartóval.

Kiterjesztett mérési tartomány közepes méretű, gyorsan növekvő gyümölcsökhöz.

Gyümölcsnövekedés közvetlen, mikrométeres pontosságú mérése.
Mérési tartomány 130 mm lineáris (teljes tartomány, FS) 11,0 mm lineáris 25,4 mm lineáris
Felbontás Adatgyűjtő függő pl.:

CR300 sorozat: 0,15 µm

Dendrométer logger DL18: 2,5 µm

 Adatgyűjtő függő pl.:

CR300 sorozat: 0,01 µm

Dendrométer logger DL18: 0,2 µm

 Adatgyűjtő függő pl.:

CR300 sorozat: 0,03 µm

Dendrométer logger DL18: 0,5 µm
Pontosság Dendrométer függő: max. a mért érték ± 0,8%-a (stabil eltolás)

Adatgyűjtő függő pl.:

CR300 sorozat: ± (a mért érték 0,1%-a + 3,5 µm)

Dendrométer logger DL18: ± (a mért érték 0,1%-a + 5,5 µm)

 Dendrométer függő: max. a mért érték ± 4,5%-a (stabil eltolás)

Adatgyűjtő függő pl.:

CR300 sorozat: ± (a mért érték 0,04%-a + 0,3 µm)

Dendrométer logger DL18: ± (a mért érték 0,1%-a + 0,45 µm)

 Dendrométer függő: max. a mért érték ± 1,97%-a (stabil eltolás)

Adatgyűjtő függő pl.:

CR300 sorozat: ± (a mért érték 0,04%-a + 0,6 µm)

Dendrométer logger DL18: ± (a mért érték 0,1%-a + 1 µm)
Kimeneti jel Analóg, 0 V-tól a Vex 80%-áig (gerjesztő tápfeszültség) Analóg, 0 V – Vex (gerjesztő tápfeszültség) Analóg, 0 V – Vex (gerjesztő tápfeszültség)
Az érzékelő hőmérséklet-eltolódása < 0,015% FS/°C a teljes mérési tartományban < 0,2 µm/°C a teljes mérési tartományban < 0,2 µm/°C a teljes mérési tartományban
Linearitás < 1% < 1% < 0,7%
Működési feltételek Minden modell:

normál kültéri terepi viszonyok, -25-70 °C, 0-100% relatív páratartalom

 Minden modell:

normál kültéri terepi viszonyok, -25-70 °C, 0-100% relatív páratartalom

 Minden modell:

normál kültéri terepi viszonyok, -25-70 °C, 0-100% relatív páratartalom
Súly (érzékelő kábel nélkül) 48 g 15 g 33 g
Tápegység Vex (! stabilizált !) 0,5-10 VDC,

Áramfelvétel max. 0,28 µWh mérésenként

 Vex (! stabilizált !) 0,5-10 VDC,

Áramfelvétel max. 0,28 µWh mérésenként

 Vex (! stabilizált !) 0,5-10 VDC,

Áramfelvétel max. 0,28 µWh mérésenként
Anyag Rozsdamentes acél és alumínium Rozsdamentes acél és alumínium Rozsdamentes acél és alumínium
Érzékelő kábel hossza 5 m, igény szerint max. 100 m 5 m, igény szerint max. 100 m 5 m, igény szerint max. 100 m
