DR3 típusú sugárdendrométer (hermetikusan zárt).

A DR sorozatú dendrométerek a szárátmérő változásának nagy pontosságú és folyamatos mérésére szolgálnak. Ezek az eszközök hosszú távú használatra alkalmasak kültéri körülmények között. Rendkívül alacsony energiafogyasztásuk miatt az Ecomatik dendrométerek ideálisak akkumulátoros megoldásokhoz, például IoT alkalmazásokhoz. A DR dendrométereket kifejezetten közepes és nagyon nagy átmérőjű (> 8 cm; vagy DC3, > 5 cm) fatörzsekhez tervezték. A DR dendrométereket egy (DR3, DR3W) vagy két speciális csavarral (DR1, DR2, DR1W) a fa szárába rögzítik. A törzsfán kívüli változások megfelelnek ekkor a sugárirányú növekedésnek és a törzsátmérő napi változásának, ami a fa vízállapotával függ össze. A csavaros rögzítés rendkívüli stabilitást biztosít a hosszú távú mérésekhez korlátozott karbantartási lehetőségek mellett.

1. DR1: szabványos rögzítőkerettel és 11 mm-es mérési tartománnyal a lassú és átlagos növekedési ütemű
fajokhoz 2. DR1W: hermetikusan zárva, hogy ellenálljon a szélsőséges környezeti feltételeknek (hótakaró alatt, víz alatt, pornak és korrozív anyagoknak való fokozott kitettség), szabványos szerelőkerettel, 11 mm-es mérési tartomány a lassú és átlagos növekedési ütemű fajokhoz
3. DR2: szabványos szerelőkerettel és nagyobb, 25 mm-es mérési tartománysal gyorsan növekvő fajokhoz
4. DR3: gyorsszerelő keret mindössze 1 csavarral, 5 cm-nél nagyobb átmérőjű fákhoz, lassú és átlagos növekedési ütemű fajokhoz 11 mm-es mérési tartomány
5. DR3W: hermetikusan zárt, hogy ellenálljon a szélsőséges környezeti feltételeknek (hótakaró alatt, víz alatt, fokozottan kitett pornak és korrozív anyagoknak), gyorsan szerelhető keret mindössze 1 csavarral, 5 cm-nél nagyobb átmérőjű fák esetén, mérési tartomány 11 mm olyan fajok esetén lassú és átlagos növekedési ütem

Kategóriák: , Címke:

Leírás

Műszaki adatok

Érzékelő modell neve

DR1 és DR1W típusú sugárdendrométer (hermetikusan zárt)
DR2 típusú sugárdendrométer
DR3 és DR3W
típusú sugárdendrométer (hermetikusan zárt)
Hatály Lassú/átlagos növekedési ütemek Gyorsan növekvő lassú/normál növekedési ütem
Átmérőre alkalmas > 8 cm > 8 cm > 5 cm
Különleges jellemzők/korlátozások 2x csomagtartó csavar a rögzítéshez Bővített mérési tartomány a gyorsan növekvő fajokhoz,

2x csomagtartó csavar a rögzítéshez

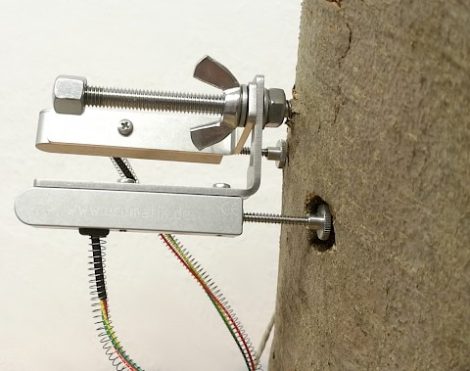

Csak 1 csomagtartó csavar a rögzítéshez, kevésbé invazív; kétpontos telepítés lehetséges: a fa és a kéreg külön mérése (2 db DR3 érzékelő szükséges)
Mérési tartomány 11 mm lineáris 25,4 mm lineáris 11 mm lineáris
Felbontás Adatgyűjtő függő pl.:
CR300 sorozat: 0,01 μm Dendrométer naplózó DL18: 0,2 μm
Adatgyűjtő függő pl.:

CR300 sorozat: 0,03 μm

Dendrométer logger DL 18: 0,5μm

Adatgyűjtő függő pl.:

CR300 sorozat: 0,01 μm

Dendrométer logger DL18: 0,2μm

Pontosság Dendrométer függő: max. A mért érték ± 4,5%-a (stabil eltolás)
Adatgyűjtő függő pl.:
CR300 sorozat: ± (a mért érték 0,04%-a +0,3 μm) Dendrométer logger DL18: ± (a mért érték 0,1%-a +0,45 μm)
Dendrométer függő: max. A mért érték ± 1,97%-a (stabil eltolás)
Adatgyűjtő függő pl.: CR300 sorozat: ± (a mért érték 0,04%-a +0,6μm)
Dendrométer logger DL18: ± (a mért érték 0,1%-a +1 μm)
Dendrométer függő: max. a mért érték ± 4,5%-a (stabil eltolás)

Adatgyűjtőtől függő pl.:CR300 sorozat: ± (a mért érték 0,04%-a +0,3 μm)

Dendrométer logger DL18: ± (a mért érték 0,1%-a +0,45 μm)

Kimeneti jel Analóg, 0 V – Vex (gerjesztő tápfeszültség) Analóg, 0V bis Vex (gerjesztő tápfeszültség) Analóg, 0 V – Vex (gerjesztő tápfeszültség)
Az érzékelő hőmérséklet-eltolódása < 0,2 µm/°C a teljes mérési tartományban < 0,2 µm/°C a teljes mérési tartományban < 0,2 μm/°C a teljes mérési tartományban
Linearitás < 1% < 0,7% < 1%
Működési feltételek Minden modell:

normál kültéri terepi viszonyok, -25–70 °C, 0–100% relatív páratartalom;

Hermetikusan zárt DR1W modell:

szélsőséges környezeti viszonyok között is (víz alatt, hótakaró alatt, erősen maró hatású anyagoknak, pl. sós víznek, hamunak, agresszív mezőgazdasági vegyszereknek kitéve)

Minden modell:

normál kültéri terepi viszonyok, -25-70 °C, 0-100% relatív páratartalom

Minden modell: normál kültéri terepi körülmények, -25 és 70 °C között, 0 és 100% közötti relatív páratartalom;

Hermetikusan zárt DR1W modell:

szélsőséges környezeti viszonyok között is (víz alatt, hótakaró alatt, erősen maró hatású anyagoknak, pl. sós víznek, hamunak, agresszív mezőgazdasági vegyszereknek kitéve)

Súly (érzékelő kábel nélkül) 13 g (DR1), 17 g (DR1W) 33 g 13 g
Tápegység Vex (! stabilizált!) 0,5-10 VDC,

Áramfelvétel max. 0,28 μWh mérésenként

Vex (! stabilizált!) 0,5-10 VDC, Teljesítményfelvétel max. 0,28 μWh mérésenként Vex (! stabilizált!) 0,5-10 VDC, Teljesítményfelvétel max. 0,28 μWh mérésenként
Anyag Rozsdamentes acél és alumínium Rozsdamentes acél és alumínium Rozsdamentes acél és alumínium
Érzékelő kábel hossza 5 m, igény szerint max. 100 m 5 m, igény szerint max. 100 m 5 m, igény szerint max. 100 m
